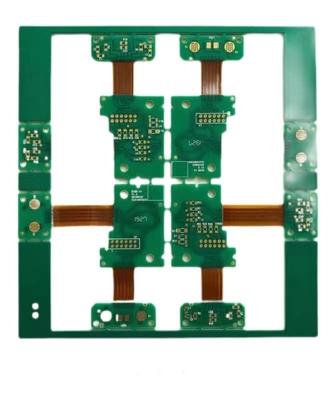

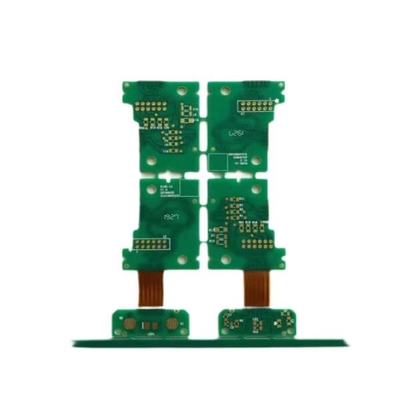

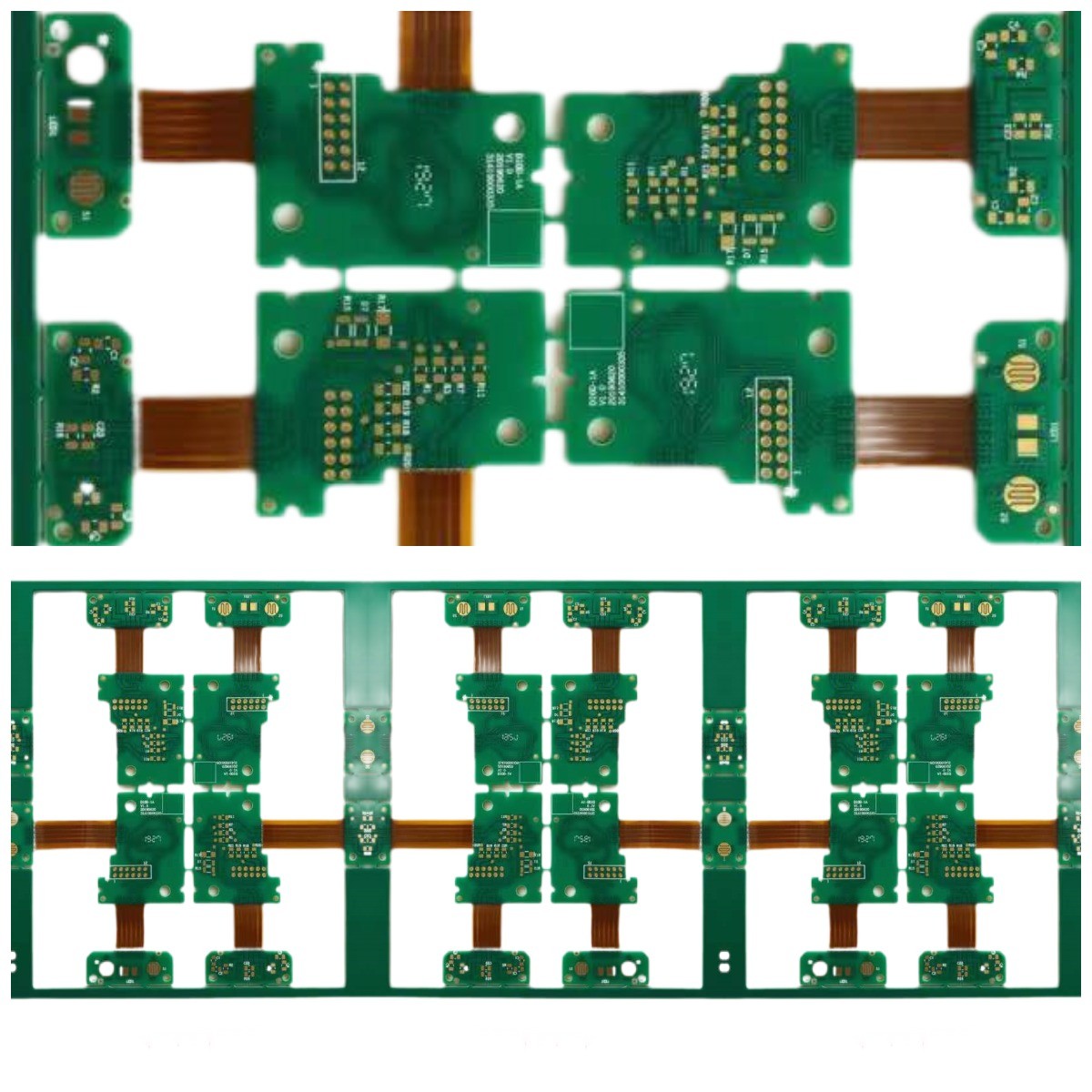

برد مدار فلکس صلب 2.0 میلی متری FR4 با TG غوطه ور قلع PCB

برد مدار فلکس صلب 2.0 میلی متری FR4 با TG غوطه ور قلع PCB

مدارهای مدار چاپی منعطف صلب مدارهای مدار چاپی منعطف صلب مدارهای مدارهای فلکس سخت صلب مدار فلکس صلب تولیدکنندگان PCB فلکس سخت

PCB انعطاف پذیر سفت و سخت

محصولات HSX بردهای مدار چاپی 1 تا 32 لیتری FR-4، بردهای مدار چاپی IMS، بردهای مدار چاپی HDI، بردهای PTFE فرکانس بالا و تخته‌های rigidflex را پوشش می‌دهند.و ما خدمات انعطاف پذیر و سریع (12 ساعت تا 72 ساعت) و همچنین تولید PCB با حجم کم تا حجم بزرگ را ارائه می دهیم.

محصولات به طور گسترده ای در زمینه های با تکنولوژی بالا، صنعت ارتباطات، صنعت منابع تغذیه، صنایع الکترونیکی مصرفی، کنترل صنعتی، دستگاه های پزشکی و غیره استفاده می شود.ما تیم PCB با تحصیلات بالا و با تجربه و تجهیزات تولید پیشرفته داریم.

حداکثر لایه ها: 32 لایه (بیش از 20 لایه نیاز به بررسی دارد)

حداکثر اندازه پانل پایان: 740 * 500 میلی‌متر (بیش از 600 میلی‌متر نیاز به بررسی دارد)

حداقل اندازه پانل پایان: 5 * 5 میلی متر

مواد PCB: PI + FR4، FR4، راجرز، بدون هالوژن، TG بالا و مس سنگین

ضخامت PCB: 0.2 ~ 4.0 mm (~0.2 mm، ~ 4 mm نیاز به بررسی دارد)

ضخامت مس PCB: H~5oz

کمان و پیچش: 0.075%

حداقلاندازه سوراخ: 0.15 میلی متر (~0.15 میلی متر نیاز به بررسی دارد)

حداکثر اندازه سوراخ: 6.0 میلی متر (> 6 میلی متر، از فرز برای بزرگ کردن سوراخ ها استفاده کنید)

حداقل سوراخ مته HDI: 0.08-0.10 میلی متر

حداقل فضا در لایه داخلی (یک طرفه): 4 تا 8 لیتر (شامل): نمونه: 4 میل؛حجم کم: 4.5 میلیون؛

8 ~ 12 لیتر (شامل): نمونه: 5 میلیون؛حجم کم: 5.5 میلی متر

12 تا 18 لیتر (شامل): نمونه: 6 میلیون؛حجم کم: 6.5 میلی متر

ماسک لحیم کاری PCB: سبز، سبز مات، آبی، آبی مات، سیاه، سیاه مات، زرد، قرمز، سفید و غیره

صفحه ابریشمی PCB: سفید، سیاه و غیره

سطح PCB: بدون سرب HASL، طلای غوطه ور، قلع غوطه ور، OSP، ENIG + OSP، نقره غوطه ور، ENEPIG، انگشت طلا

کاربرد: ارتباطات، صنعت/تجارت الکترونیک.
