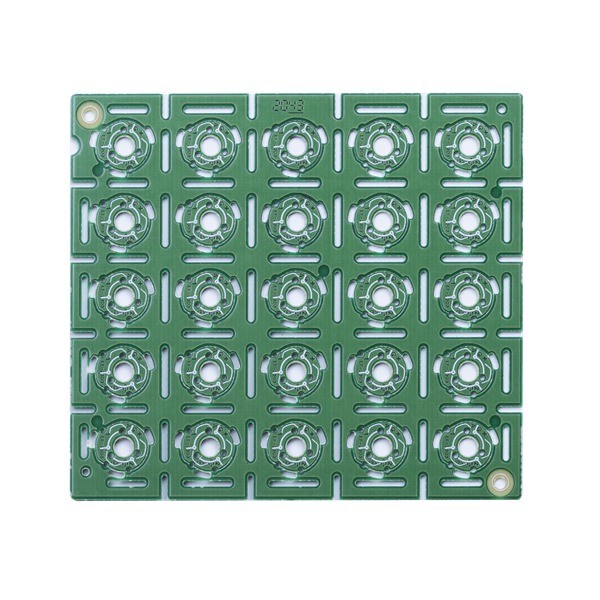

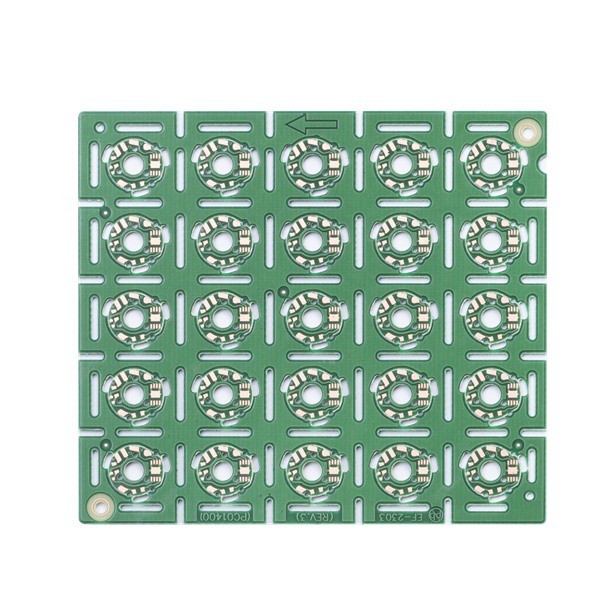

برد مدار چاپی با چرخش سریع OSP 0.6 میلی متری بدون هالوژن FR4 PCB

برد مدار چاپی با چرخش سریع OSP 0.6 میلی متری بدون هالوژن FR4 PCB

برد مدار چاپی با چرخش سریع بدون هالوژن 0.6 میلی متری PCB تک طرفه FR4

نمونه اولیه PCB نازک یک طرفهمحصولات صنعتی ماسک لحیم کاری سبز FR4 PCB تک لایه

لایه ها: 1-32 لایه، اگر لایه 20 لیتر یا مادیان از 20 لیتر باشد، باید تخته را بررسی کنید.
حداکثر اندازه پانل پایان 740 * 500 میلی متر است، اما اگر سمت پانل > 600 میلی متر باشد، باید آن را بررسی کنید.
حداقل اندازه پانل 5 * 5 میلی متر است.
مواد اولیه بردهای مدار چاپی شامل مواد FR4، راجرز، بدون هالوژن، مواد TG بالا...
قابلیت ضخامت PCB از 0.2 تا 4.0 میلی متر است، اگر ضخامت کمتر از 0.2 میلی متر یا بیشتر از 4 میلی متر باشد، باید بررسی شود.
قابلیت ضخامت مس PCB H~5oz است.اگر بیش از 5 اونس باشد، ابتدا باید آن را بررسی کنید.
تحمل کمان و پیچش 0.075٪ است.
حداقل اندازه سوراخ 0.15 میلی متر است، اگر اندازه حفاری کوچکتر از 0.15 میلی متر باشد، ابتدا باید تخته را تأیید کنید.
حداکثر اندازه سوراخ 6.0 میلی متر است، اگر اندازه سوراخ بیش از 6 میلی متر باشد، برای بزرگ کردن سوراخ ها باید از فرز استفاده کنید.
رنگ های مدار چاپی شامل سبز، سبز مات، آبی، آبی مات، مشکی، مشکی مات، زرد، قرمز، سفید و غیره می باشد.
رنگ رنگ صفحه ابریشمی: شامل سفید، سیاه و غیره است.
سطوح برد مدار چاپی شامل HASL بدون سرب، ENIG، Immersion Sn، OSP، Selective ENIG + OSP، Immersion Silver، ENEPIG، Gold Finger و غیره است.

محصولات HSX 1 تا 32 لیتر FR-4 PCB، IMS PCB، بردهای HDI، بردهای PTFE فرکانس بالا و بردهای انعطاف‌پذیر سخت و غیره را پوشش می‌دهند. خدمات تولید چرخش سریع انعطاف‌پذیر (12 ساعت تا 72 ساعت)، و همچنین حجم کم به حجم زیاد را ارائه می‌دهد. تولید PCB. محصولات به طور گسترده در زمینه های با تکنولوژی بالا مانند ارتباطات، منابع تغذیه، شبکه های کامپیوتری، محصولات دیجیتال، کنترل صنعتی، علم و آموزش، تجهیزات پزشکی و هوافضا استفاده می شود.

سوالات متداول:
Q1: آیا می توانید خدمات مونتاژ PCB و منبع یابی قطعات را ارائه دهید؟
پاسخ: بله، ما همچنین می توانیم در صورت درخواست، منبع یابی قطعات و خدمات مونتاژ PCB و همچنین ساخت جعبه را ارائه دهیم.

Q2: با کدام کشورها کار کرده اید؟
A: ایالات متحده آمریکا، کانادا، ایتالیا، آلمان، انگلستان، اسپانیا، فرانسه، روسیه، ایران، ترکیه، جمهوری چک، اتریش، استرالیا، برزیل، ژاپن، هند و غیره.

Q3: آیا فایل های PCB ما بررسی می شود؟
ج: بله.داده های شما توسط تیم مهندسین ما بررسی می شود.اگر ما هر گونه مشکل فنی پیدا کنیم یا سؤالی داشته باشیم، با شما تماس خواهیم گرفت و مشکلات را با هم حل خواهیم کرد.

Q4: آیا محصول ما قبل از حمل و نقل آزمایش می شود؟
ج: بله.اگر روش‌های آزمایش را در اختیار ما قرار دهید، می‌توانیم تست مدار عملکرد را ارائه کنیم.

Q5: کدام روش پرداخت را می پذیرید؟
A: انتقال سیمی (T/T)، اعتبار نامه (L/C)، یا پی پال (پی پال فقط برای ارزش کمی کمتر از 500 دلار است)
