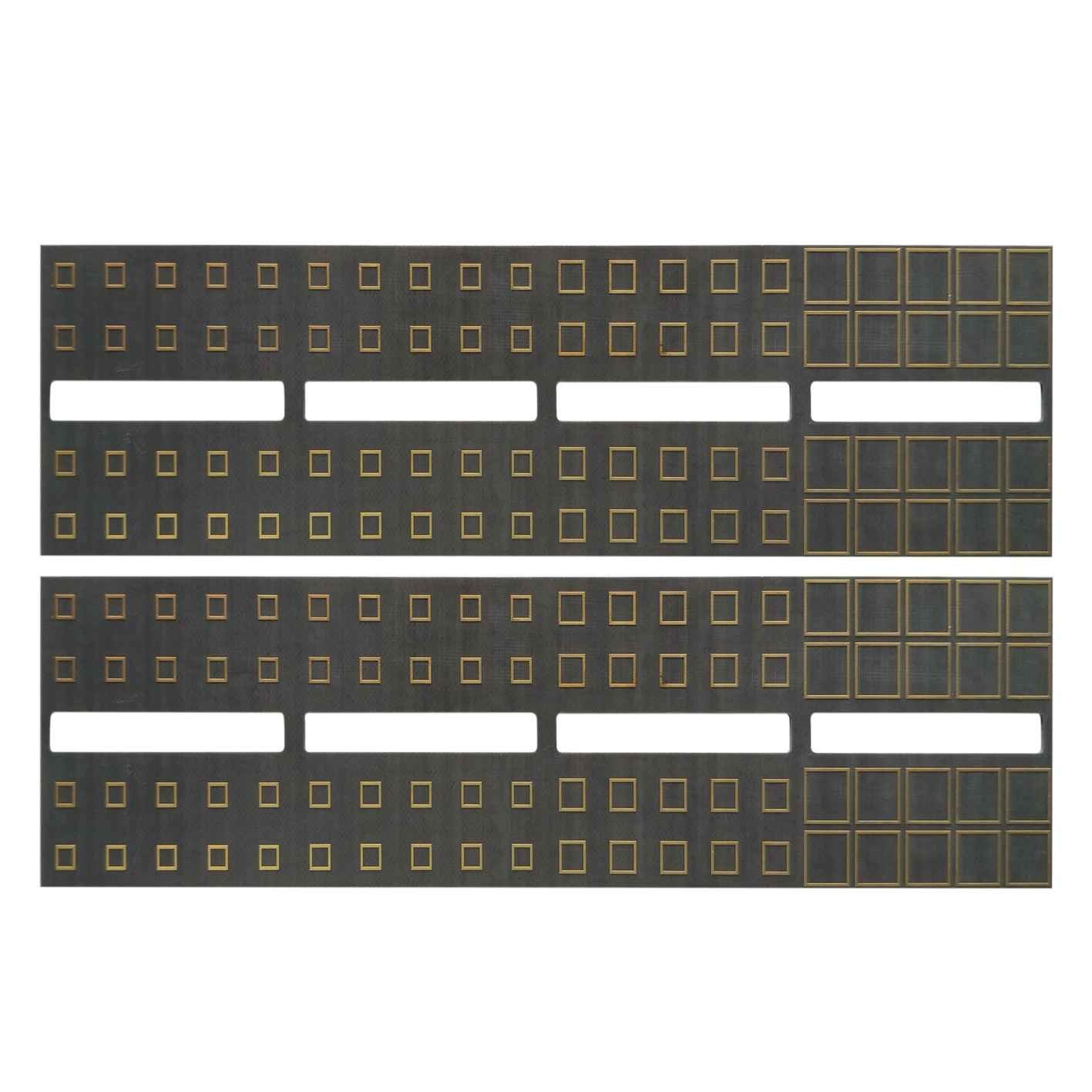

ماسک لحیم سیاه تاکونیک مدار چاپی 2.0 میلی متری با سرعت بالا طراحی مدار 2oz

ماسک لحیم سیاه تاکونیک مدار چاپی 2.0 میلی متری با سرعت بالا طراحی مدار 2oz

برد مدار چاپی فرکانس بالا ماسک لحیم سیاه تخته مدار چاپی فرکانس بالا تاکونیک PCB PCB سازگار با ROHS

برد مدار چاپی فرکانس بالا

یک برد مدار چاپی با فرکانس بالا، چه صلب یا انعطاف پذیر، نرخ جریان سیگنال سریعتر و محدوده فرکانسی تا ۱۰۰ گیگاهرتز را ارائه می دهد.توجه به این نکته مهم است که مواد متعددی برای عملکرد در سطوح فرکانس بالا طراحی شده اند.PCBهای HF با ثابت دی الکتریک پایین (Dk)، ضریب اتلاف کمتر (Df) و سطوح پایین انبساط حرارتی تعریف می شوند.آنها به طور منظم برای فناوری HDI استفاده می شوند.آنها همچنین به طور گسترده در ارتباطات با سرعت بالا، مخابرات و فناوری مایکروویو RF استفاده می شوند.

بسته به پارامترها، سیگنال HF بر روی برد مدار منعکس می شود، به این معنی که امپدانس (مقاومت دینامیکی) نسبت به جزء فرستنده تغییر می کند.برای جلوگیری از چنین اثرات خازنی، تمام پارامترها باید با دقت مشخص شده و با بالاترین سطح کنترل فرآیند اجرا شوند.

بردهای مدار چاپی فرکانس بالا به طور گسترده ای برای انتقال سیگنال ویژه بین اشیاء استفاده می شود.از 500 مگاهرتز تا 2 گیگاهرتز کار می کند و برای موبایل، مایکروویو، RF و برنامه های طراحی با سرعت بالا مناسب است.با افزایش پیچیدگی قطعات و سوئیچ های الکترونیکی، جریان سیگنال سریعتر و فرکانس انتقال بهتر مورد نیاز است.PCB فرکانس بالا می تواند نقش بسیار مهمی داشته باشد. با توجه به کوتاه بودن زمان افزایش پالس در قطعات الکترونیکی، لازم است عرض هادی را به عنوان یک جزء الکترونیکی در فناوری HF در نظر بگیریم.

سوالات متداول:

Q1: آیا می توانید خدمات مونتاژ PCB و منبع یابی قطعات را ارائه دهید؟
پاسخ: بله، ما همچنین می توانیم در صورت درخواست، منبع یابی قطعات و خدمات مونتاژ PCB و همچنین ساخت جعبه را ارائه دهیم.

Q2: با کدام کشورها کار کرده اید؟
A: ایالات متحده آمریکا، کانادا، ایتالیا، آلمان، بریتانیا، اسپانیا، فرانسه، روسیه، ایران، ترکیه، جمهوری چک، اتریش، استرالیا، برزیل، ژاپن، هند و غیره.

Q3: آیا فایل های PCB من وقتی آنها را برای ساخت به شما ارسال می کنم ایمن هستند؟
پاسخ: ما به حق چاپ مشتری احترام می گذاریم و هرگز PCB را برای شخص دیگری با فایل های شما تولید نمی کنیم مگر اینکه از طرف شما اجازه کتبی دریافت کنیم و این فایل ها را با هیچ شخص ثالث دیگری به اشتراک نخواهیم گذاشت.و در صورت لزوم می توانیم NDA را با مشتری امضا کنیم.

Q4: اگر ما هیچ فایل PCB / فایل Gerber نداریم، فقط نمونه PCB را داریم، آیا می توانید آن را برای من تولید کنید؟
A: بله، ما می توانیم به شما کمک کنیم PCB را شبیه سازی کنید.فقط نمونه PCB را برای ما ارسال کنید، ما می توانیم طرح PCB را شبیه سازی کنیم و آن را کار کنیم.

Q5: زمان استاندارد شما برای PCB چقدر است؟
A: نمونه / نمونه اولیه (کمتر از 3 متر مربع):
1-2 لایه: 3 تا 5 روز کاری (سریعترین 24 ساعت برای خدمات چرخش سریع)
4-8 لایه: 7 تا 12 روز کاری (سریعترین 48 ساعت برای خدمات چرخش سریع)
تولید انبوه (کمتر از 200 متر مربع):
1-2 لایه: 7 تا 12 روز کاری
4-8 لایه: 10 تا 15 روز کاری
