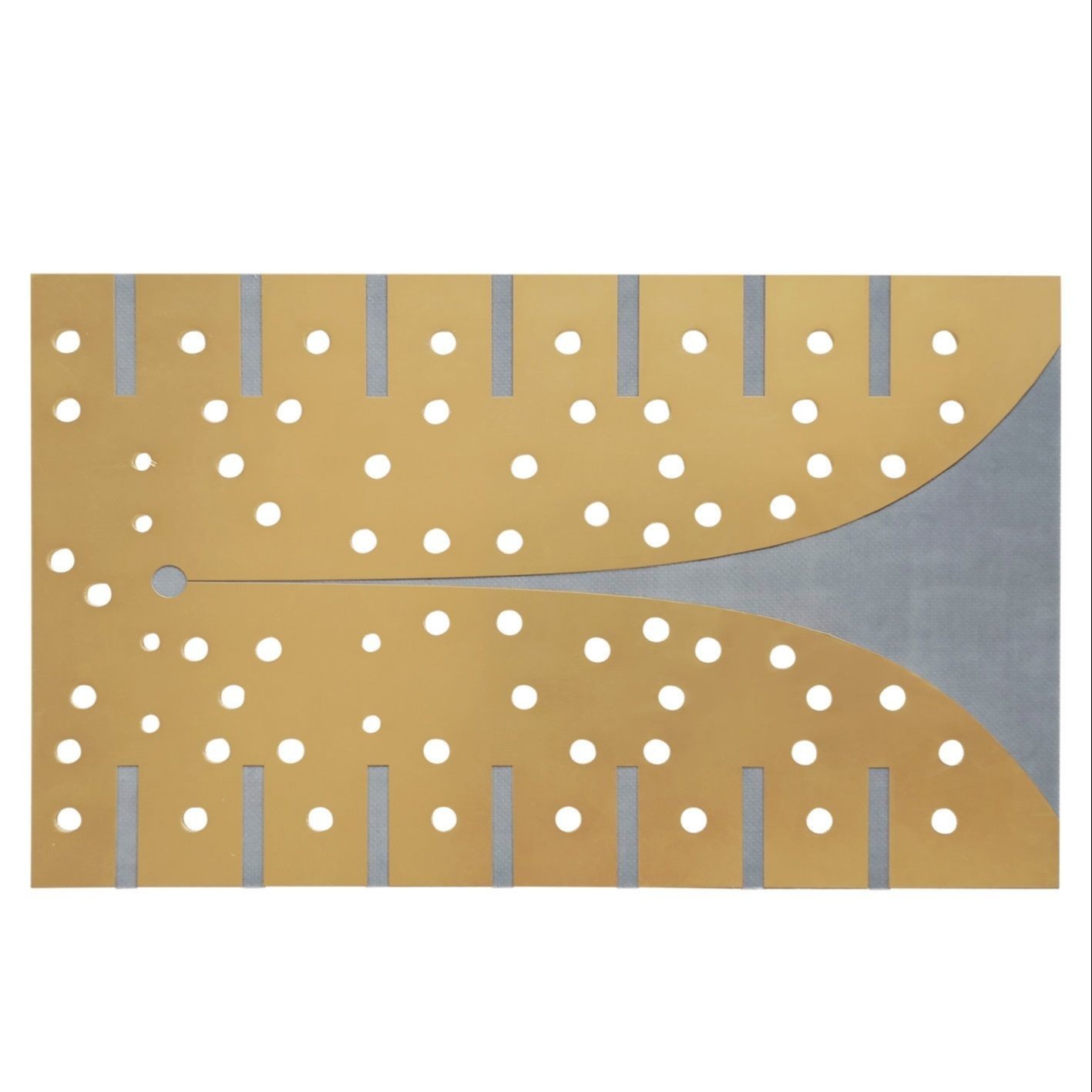

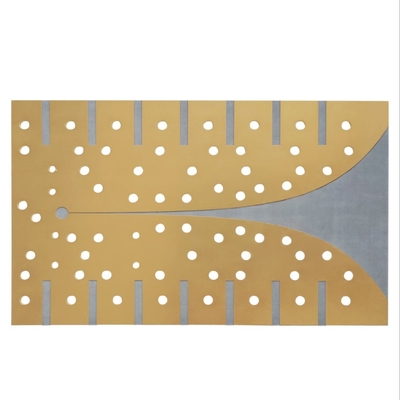

برد PCB فرکانس بالا فرورفتگی طلایی 1OZ 1.6mm Fr4 PCB دو طرفه
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| نام PCB | مدار چاپی فرکانس بالا | ماتریال | راجرز FR4 |
|---|---|---|---|
| سطح تمام شد | طلای غوطه وری | ضخامت تخته | 1.6 میلی متر |
| ضخامت مس | 1/1 اونس | ماسک جوشکاری | هیچ یک |
| برجسته | برد PCB فرکانس بالا 1.6 میلی متر,PCB فرکانس بالا ISO9001,PCB دو طرفه Fr4 1.6 میلی متر |
||
توضیحات محصول
برد PCB فرکانس بالا فرورفتگی طلایی 1OZ 1.6mm Fr4 PCB دو طرفه
مدار چاپی مدار چاپی با فرکانس بالا مدار چاپی برد فرکانس بالا مدار چاپی با فرکانس بالا
مدار چاپی فرکانس بالا
یک برد مدار چاپی با فرکانس بالا، چه صلب یا انعطاف پذیر، نرخ جریان سیگنال سریعتر و محدوده فرکانسی تا ۱۰۰ گیگاهرتز را ارائه می دهد.توجه به این نکته مهم است که مواد متعددی برای عملکرد در سطوح فرکانس بالا طراحی شده اند.PCBهای HF با ثابت دی الکتریک پایین (Dk)، ضریب اتلاف کمتر (Df) و سطوح پایین انبساط حرارتی تعریف می شوند.آنها به طور منظم برای فناوری HDI استفاده می شوند.آنها همچنین به طور گسترده در ارتباطات با سرعت بالا، مخابرات و فناوری مایکروویو RF استفاده می شوند.
بسته به پارامترها، سیگنال HF بر روی برد مدار منعکس می شود، به این معنی که امپدانس (مقاومت دینامیکی) نسبت به جزء فرستنده تغییر می کند.برای جلوگیری از چنین اثرات خازنی، تمام پارامترها باید با دقت مشخص شده و با بالاترین سطح کنترل فرآیند اجرا شوند.
بردهای مدار چاپی فرکانس بالا به طور گسترده ای برای انتقال سیگنال ویژه بین اشیاء استفاده می شود.از 500 مگاهرتز تا 2 گیگاهرتز کار می کند و برای موبایل، مایکروویو، RF و برنامه های طراحی با سرعت بالا مناسب است.با افزایش پیچیدگی قطعات و سوئیچ های الکترونیکی، جریان سیگنال سریعتر و فرکانس انتقال بهتر مورد نیاز است.PCB فرکانس بالا می تواند نقش بسیار مهمی داشته باشد. با توجه به کوتاه بودن زمان افزایش پالس در قطعات الکترونیکی، لازم است عرض هادی را به عنوان یک جزء الکترونیکی در فناوری HF در نظر بگیریم.
| ویژگی | قابلیت |
| درجه کیفیت | استاندارد IPC 2 |
| تعداد لایه ها | 2- 24 لایه |
| مواد | راجرز، تاکونیک، آرلون، FR4، |
| اندازه تخته | حداقل 5mm x 5mm |حداکثر 500mm x 745mm |
| ضخامت تخته | 0.2mm - 4.0mm |
| وزن مس (تمام شده) | 0.5 اونس - 2 اونس |
| حداقل ردیابی / فاصله | 3 میل / 3 میل |
| رنگ ماسک لحیم کاری | سبز، سفید، آبی، سیاه، قرمز، زرد... |
| رنگ صفحه ابریشم | سفید، سیاه، زرد ... |
| پایان سطح | نیکل الکترولس/طلای غوطه وری (ENIG) - RoHS |
| نقره غوطه ور - RoHS | |
| قلع غوطه ور - RoHS | |
| حلقه حلقوی حداقل | 0.1 میلی متر |
| حداقل قطر سوراخ حفاری | 0.15 میلی متر |
| سایر تکنیک ها | ماسک لحیم کاری جدا شونده |
| انگشتان طلا | |
| روغن کربن | |
| سوراخ های سینک |
سوالات متداول:
Q1: آیا شما یک کارخانه یا شرکت تجاری هستید؟
A: بله، ما کارخانه هستیم، ما نمونه اولیه تولید PCB و خطوط تولید PCB با حجم زیاد داریم.
Q2: چه نوع فرمت فایل PCB را می توانید برای تولید بپذیرید؟
A: Gerber، PROTEL 99SE، PROTEL DXP، POWER PCB، CAM350، ODB+(.TGZ)
Q3: آیا فایل های PCB ما بررسی می شود؟
پاسخ: بله.داده های شما توسط تیم مهندسین ما بررسی می شود.اگر مشکل فنی پیدا کردیم یا سوالی داشتیم با شما تماس می گیریم و مشکلات را با هم حل می کنیم.
Q4: آیا محصول ما قبل از حمل و نقل آزمایش می شود؟
پاسخ: بله.اگر روش‌های آزمایش را در اختیار ما قرار دهید، می‌توانیم تست مدار عملکرد را ارائه دهیم.
Q5: آیا خدمات مونتاژ PCB را نیز ارائه می دهید؟
برای کالاهای سنگین بیش از 300 کیلوگرم، ممکن است برای صرفه جویی در هزینه حمل، بردهای PCB شما را از طریق کشتی یا هوا ارسال کنیم.البته، اگر شما فورواردر خود را دارید، ممکن است برای رسیدگی به حمل و نقل شما با آنها تماس بگیریم.
