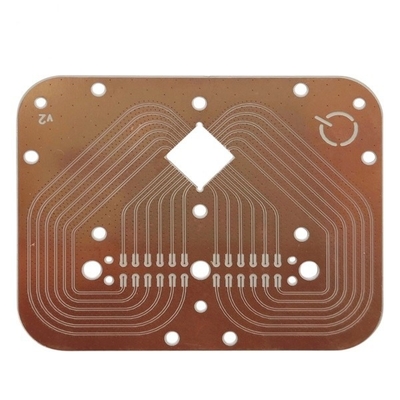

دو طرفه Rogers FR4 با فرکانس بالا PCB نمونه اولیه ARLON 1.6mm
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| نام PCB | PCB دو طرفه فرکانس بالا | ماتریال | راجرز FR4 |
|---|---|---|---|
| سطح تمام شد | طلای غوطه وری | ضخامت تخته | 1.6 میلی متر |
| ضخامت مس | 1/1 اونس | ماسک جوشکاری | هیچ یک |
| برجسته | PCB فرکانس بالا ARLON FR4,PCB فرکانس بالا ODM ARLON,PCB دو طرفه ARLON FR4 |
||
توضیحات محصول
دو طرفه راجرز FR4 با فرکانس بالا PCB نمونه اولیه ARLON FR4
مدار PCB فرکانس بالا خدمات نمونه اولیه PCB مدار فرکانس بالا برد Fr4 برد مدار چاپی فرکانس بالا برد فرکانس بالا
PCB دو طرفه فرکانس بالا
یک برد مدار چاپی با فرکانس بالا، چه صلب یا انعطاف پذیر، نرخ جریان سیگنال سریعتر و محدوده فرکانسی تا ۱۰۰ گیگاهرتز را ارائه می دهد.توجه به این نکته مهم است که مواد متعددی برای عملکرد در سطوح فرکانس بالا طراحی شده اند.PCBهای HF با ثابت دی الکتریک پایین (Dk)، ضریب اتلاف کمتر (Df) و سطوح پایین انبساط حرارتی تعریف می شوند.آنها به طور منظم برای فناوری HDI استفاده می شوند.آنها همچنین به طور گسترده در ارتباطات با سرعت بالا، مخابرات و فناوری مایکروویو RF استفاده می شوند.
بسته به پارامترها، سیگنال HF بر روی برد مدار منعکس می شود، به این معنی که امپدانس (مقاومت دینامیکی) نسبت به جزء فرستنده تغییر می کند.برای جلوگیری از چنین اثرات خازنی، تمام پارامترها باید با دقت مشخص شده و با بالاترین سطح کنترل فرآیند اجرا شوند.
بردهای مدار چاپی فرکانس بالا به طور گسترده ای برای انتقال سیگنال ویژه بین اشیاء استفاده می شود.از 500 مگاهرتز تا 2 گیگاهرتز کار می کند و برای موبایل، مایکروویو، RF و برنامه های طراحی با سرعت بالا مناسب است.با افزایش پیچیدگی قطعات و سوئیچ های الکترونیکی، جریان سیگنال سریعتر و فرکانس انتقال بهتر مورد نیاز است.PCB فرکانس بالا می تواند نقش بسیار مهمی داشته باشد. با توجه به کوتاه بودن زمان افزایش پالس در قطعات الکترونیکی، لازم است عرض هادی را به عنوان یک جزء الکترونیکی در فناوری HF در نظر بگیریم.
| ویژگی | قابلیت |
| درجه کیفیت | استاندارد IPC 2 |
| تعداد لایه ها | 2- 24 لایه |
| مواد | راجرز، تاکونیک، آرلون، FR4، |
| اندازه تخته | حداقل 5mm x 5mm |حداکثر 500mm x 745mm |
| ضخامت تخته | 0.2mm - 4.0mm |
| وزن مس (تمام شده) | 0.5 اونس - 2 اونس |
| حداقل ردیابی / فاصله | 3 میل / 3 میل |
| رنگ ماسک لحیم کاری | سبز، سفید، آبی، سیاه، قرمز، زرد... |
| رنگ صفحه ابریشم | سفید، سیاه، زرد ... |
| پایان سطح | نیکل الکترولس/طلای غوطه وری (ENIG) - RoHS |
| نقره غوطه ور - RoHS | |
| قلع غوطه ور - RoHS | |
| حلقه حلقوی حداقل | 0.1 میلی متر |
| حداقل قطر سوراخ حفاری | 0.15 میلی متر |
| سایر تکنیک ها | ماسک لحیم کاری جدا شونده |
| انگشتان طلا | |
| روغن کربن | |
| سوراخ های سینک |
سوالات متداول:
Q1: آیا شما یک کارخانه یا شرکت تجاری هستید؟
A: بله، ما کارخانه هستیم، ما نمونه اولیه تولید PCB و خطوط تولید PCB با حجم زیاد داریم.
Q2: چه نوع فرمت فایل PCB را می توانید برای تولید بپذیرید؟
A: Gerber، PROTEL 99SE، PROTEL DXP، POWER PCB، CAM350، ODB+(.TGZ)
Q3: آیا فایل های PCB من وقتی آنها را برای ساخت به شما ارسال می کنم ایمن هستند؟
پاسخ: ما به حق چاپ مشتری احترام می گذاریم و هرگز PCB را برای شخص دیگری با فایل های شما تولید نمی کنیم مگر اینکه از طرف شما اجازه کتبی دریافت کنیم و این فایل ها را با هیچ شخص ثالث دیگری به اشتراک نخواهیم گذاشت.و در صورت لزوم می توانیم NDA را با مشتری امضا کنیم.
Q4: اگر ما هیچ فایل PCB / فایل Gerber نداریم، فقط نمونه PCB را داریم، آیا می توانید آن را برای من تولید کنید؟
A: بله، ما می توانیم به شما کمک کنیم PCB را شبیه سازی کنید.فقط نمونه PCB را برای ما ارسال کنید، ما می توانیم طرح PCB را شبیه سازی کنیم و آن را کار کنیم.
Q5: زمان استاندارد شما برای PCB چقدر است؟
A: نمونه / نمونه اولیه (کمتر از 3 متر مربع):
1-2 لایه: 3 تا 5 روز کاری (سریعترین 24 ساعت برای خدمات چرخش سریع)
4-8 لایه: 7 تا 12 روز کاری (سریعترین 48 ساعت برای خدمات چرخش سریع)
تولید انبوه (کمتر از 200 متر مربع):
1-2 لایه: 7 تا 12 روز کاری
4-8 لایه: 10 تا 15 روز کاری
Q6: چه پرداختی را می پذیرید؟
A: حواله سیمی (T/T) یا اعتبار نامه (L/C) یا Paypal (فقط برای ارزش کوچک کمتر از 500 دلار آمریکا)
