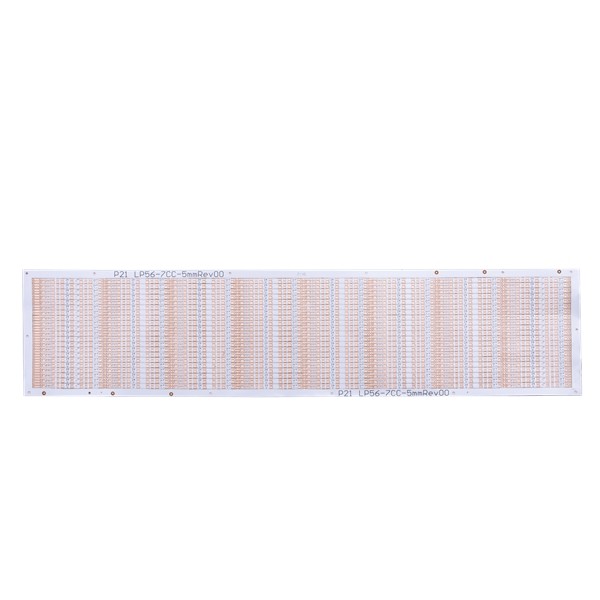

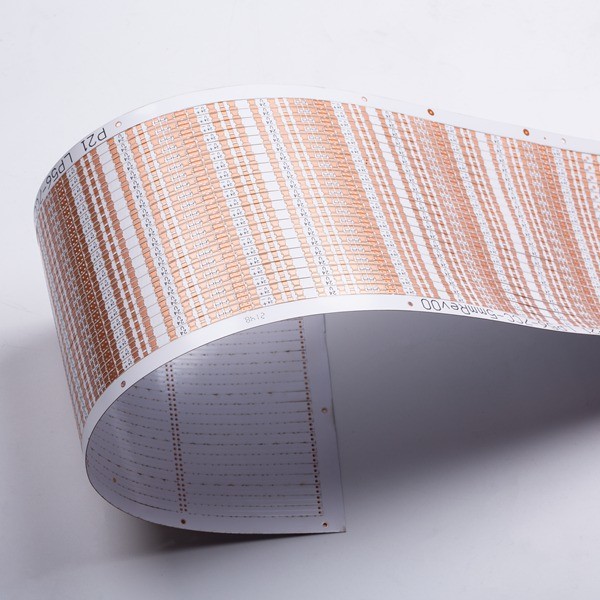

برد مدار چاپی انعطاف پذیر PCB یک طرفه FR4 TG130 8 میل

برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xنام PCB | برد مدار چاپی انعطاف پذیر یک طرفه | ماتریال | FR4 TG130 |
---|---|---|---|
ضخامت تخته | 0.2 میلی متر | ضخامت مس | 1/0OZ |
Min. حداقل line distance/space فاصله/فضای خط | 8/8 میلیون | ماسک جوشکاری | هیچ یک |
برجسته | مدار چاپی تک طرفه FR4 TG130,مدار چاپی یک طرفه 8 میل TG130,برد مدار چاپی انعطاف پذیر 8 میل |
برد مدار چاپی انعطاف پذیر PCB یک طرفه FR4 TG130 8 میل
برد مدار چاپی منعطف یک طرفه برد مدار چاپی منعطف یک طرفه برد مدار چاپی منعطف یک طرفه برد مدار چاپی یک طرفه برد یک طرفه
برد مدار چاپی انعطاف پذیر یک طرفه
ضخامت PCB: 0.2 ~ 4.0 میلی متر (~0.2 میلی متر، تا 4 میلی متر نیاز به بررسی دارد) (ضخامت تخته ≤ 0.6 میلی متر، برای سطح HASL اعمال نشود)
ضخامت مس پایه داخلی و خارجی مس: حداقل 0.3/0.5oz، حداکثر 3 اونس، پیشرفت 4-6 اونس
کمان و پیچش: 0.075%
حداقلاندازه سوراخ: 0.15 میلی متر (~0.15 میلی متر نیاز به بررسی دارد)
حداقل سوراخ مته HDI: 0.08-0.10 میلی متر
مسیر/شکاف PCB: 3mil (0.075mm)
طرح کلی PCB: مسیریابی/V-CUT/Punching
ضخامت ماسک لحیم کاری: استاندارد 15-20um.پیشرفته: 35 میلی متر
حداقل عرض پل ماسک لحیم کاری: سبز 4 میل، رنگ دیگر 4.8 میل
سوراخ های پرکننده ماسک لحیم کاری: 0.1-0.5 میلی متر
رنگ ماسک لحیم کاری: سبز، سبز مات، آبی، آبی مات، سیاه، مشکی مات، زرد، قرمز، سفید و غیره
صفحه ابریشمی PCB: سفید، سیاه و به عنوان درخواست شما
ضخامت ماسک جدا شونده: 500-1000 میلی متر
فیلم اکسیداسیون OSP: 0.2-0.5um
قابلیت فناوری FPC | |||
ویژگی (همه ابعاد میل هستند مگر اینکه در غیر این صورت مشخص شده است) |
تولید انبوه (بازده≥ 80٪، Cpk≥1.33) |
مقدار کم (بازده≥60٪، کلید مشخصات بازده≥80% |
نمونه |
FPC (بله/خیر) | آره | آره | آره |
تعداد لایه/ساختار، حداکثر. | 2 | 4 | 6 |
سایز لارج×W)، حداکثر. | 550mm*250mm | 550mm*250mm | 700mm*250mm |
ضخامت اسمی (میلی متر) | 0.1 ~ 0.5 | 0.1 ~ 0.5 | 0.1 ~ 0.8 |
تحمل ضخامت | ± 10٪ (> 0.3 میلی متر) / ± 0.03 میلی متر (≤0.3 میلی متر) | ± 10٪ (> 0.3 میلی متر) / ± 0.03 میلی متر (≤0.3 میلی متر) | ± 10٪ (> 0.3 میلی متر) / ± 0.03 میلی متر (≤0.3 میلی متر) |
نوع پرداخت سطح | ENIGENEPIGOPSI-SilverI-Tin HASLHard Gold | ENIGENEPIGOPSI-SilverI-Tin HASLHard Gold | ENIGENEPIGOPSI-SilverI-Tin HASLHard Gold |
ENIG نرم (بله/خیر) | نه | نه | نه |
نوع مواد پایه | PI | PI | PILPTK |
ضخامت پوشش (امم) | 28/50/60/80 | 28/50/60/80 | 28/50/60/80 |
ضخامت چسب (um) | 25/40/50/65 | 25/40/50/65 | 25/40/50/65 |
ضخامت مس، حداقل/حداکثر.(ام) | 12-70 | 12-70 | 12-70 |
ضخامت مواد پایه، حداقل/حداکثر.(ام) | 25-75 | 25-75 | 25-100 |
اندازه سوراخ سوراخ شده مکانیکی (DHS)، حداقل. | 0.15 | 0.15 | 0.15 |
نسبت ابعاد آبکاری، حداکثر. | 3:1 | 3:1 | 5:1 |
اندازه پد، حداقل | دارای سوراخ: 0.4 میلی متر بدون سوراخ: 0.2 میلی متر |
دارای سوراخ: 0.4 میلی متر بدون سوراخ: 0.2 میلی متر |
دارای سوراخ: 0.3 میلی متر بدون سوراخ: 0.2 میلی متر |
تحمل اندازه پد | 20% | 20% | 10% |
فضای پد به پد، حداقل. | 4 میلیون | 4 میلیون | 4 میلیون |
پد برای تشریح تلورانس | ± 3 میلیون | ± 3 میلیون | ± 2 میلیون |
دقت مکان الگو | ± 3 میلیون | ± 3 میلیون | ± 2 میلیون |
دقت مکان الگو از سمت بالا به پایین | ± 3 میلیون | ± 3 میلیون | ± 2 میلیون |
لیزر از طریق سوراخ قطر / پد، حداقل. | 4/12 میلیون | 4/10 میلیون | 4/10 میلیون |
لایه بیرونی (Hoz + آبکاری) عرض/فضای خط، حداقل. | 3/3 میلیون | 3/3 میلیون | 2/2 میل |
عرض/فضای خط لایه داخلی (Hoz)، حداقل. | 3/3 میلیون | 3/3 میلیون | 2/2 میل |
تحمل عرض خط داخلی | ± 10% | ± 10% | ± 10% |
ثبت لایه بیرونی، حداقل(قطر پد = DHS + X) | DHS + 8 | DHS + 8 | DHS + 6 |
ثبت لایه داخلی، حداقل(قطر پد = DHS + X) (L≤4 لایه) | DHS + 10 | DHS + 10 | DHS + 8 |
لیزر از طریق سوراخ سوراخ، حداقل. | 0.40 میلی متر | 0.40 میلی متر | 0.35 میلی متر |
زمین سوراخ مکانیکی، حداقل. | 0.50 میلی متر | 0.50 میلی متر | 0.40 میلی متر |
تحمل موقعیت سوراخ سوراخ شده | ± 2 میلیون | ± 2 میلیون | ± 2 میلیون |
تحمل اندازه سوراخ | ± 2 میلیون | ± 2 میلیون | ± 2 میلیون |
دقت مکان از سوراخ ابزار (PTH&NPTH) تا پد | ± 3 میلیون | ± 3 میلیون | ± 2 میلیون |
دقت مکان از سوراخ ابزار (PTH&NPTH) تا طرح کلی | ± 3 میلیون | ± 3 میلیون | ± 2 میلیون |
تحمل اندازه طرح کلی | ± 2 میلیون | ± 2 میلیون | ± 2 میلیون |
ثبت LPI/سد، حداقل | 2 میل / 4 میلیون | 2 میل / 4 میلیون | 2 میل / 3 میل |
سد LPI در CVL | 8 میلیون | 8 میلیون | 8 میلیون |
پوشش پنجره باز / سد | Φ0.5mm/0.3mm | Φ0.5mm/0.3mm | Φ0.3mm/0.2mm |
ثبت پوشش / جریان رزین | 4 میلیون | 4 میلیون | 2 میلیون |
مواد سختی | FR4/PI/فولاد | FR4/PI/فولاد | FR4/PI/فولاد |
سد سختی، حداقل. | 12 میلیون | 12 میلیون | 8 میلیون |
ثبت سختی/جریان رزین | 8 میلیون/4 میلیون | 8 میلیون/4 میلیون | 4 میل / 2 میل |
تحمل امپدانس | 10% | 10% | 5% |
قابلیت اطمینان حرارتی (LPI، FCCL، CVL) | 288 درجه / 10 ثانیه / 3 بار | 288 درجه / 10 ثانیه / 3 بار | 288 درجه / 10 ثانیه / 3 بار |
مواد و ساختار واجد شرایط UL | PI | PI | PI |
سوالات متداول:
Q1: آیا شما یک کارخانه یا شرکت تجاری هستید؟
A: بله، ما کارخانه هستیم، ما نمونه اولیه تولید PCB و خطوط تولید PCB با حجم زیاد داریم.
س2: ظرفیت تولید کارخانه PCB شما چطور؟
A: ظرفیت تولید ماهانه ما 50000 متر مربع در ماه و 5000 نوع در ماه است.
س3:اگر فایل PCB/فایل Gerber نداریم، فقط نمونه PCB را داریم، آیا می توانید آن را برای من تولید کنید؟
A: بله، ما می توانیم به شما کمک کنیم PCB را شبیه سازی کنید.فقط نمونه PCB را برای ما ارسال کنید، ما می توانیم طرح PCB را شبیه سازی کنیم و آن را کار کنیم.
س4: معمولا PCB را چگونه ارسال می کنید؟
پاسخ: معمولاً برای بستههای کوچک، ما تابلوها را با خدمات DHL، UPS، FedEx درب به درب ارسال میکنیم، میتوانیم از حساب حمل و نقل شما برای جمعآوری استفاده کنیم یا از حساب خود برای ارسال در مدت تحویل DDU (وظایف واردات بدون پرداخت) استفاده کنیم.
برای کالاهای سنگین بیش از 300 کیلوگرم، ممکن است برای صرفه جویی در هزینه حمل، بردهای PCB شما را از طریق کشتی یا هوا ارسال کنیم.البته، اگر شما فورواردر خود را دارید، ممکن است برای رسیدگی به حمل و نقل شما با آنها تماس بگیریم.
Q5: زمان استاندارد شما برای چیست؟تولید?
A: نمونه / نمونه اولیه (کمتر از 3 متر مربع):
1-2 لایه: 3 تا 5 روز کاری (سریعترین 24 ساعت برای خدمات چرخش سریع)
4-8 لایه: 7 تا 12 روز کاری (سریعترین 48 ساعت برای خدمات چرخش سریع)
تولید انبوه (کمتر از 200 متر مربع):
1-2 لایه: 7 تا 12 روز کاری
4-8 لایه: 10 تا 15 روز کاری
